Kluczowe parametry
-
Typ sygnału wejściowego
1x Puls/Analog
2x RTD/Analog
Loop power supply 24V DC (+/-16%) -
Wyjście
1x 4...20mA
2x digital (Open Collector) -
Wyświetlacz
160 x 80 Dot-Matrix LCD with white backlit
colour change in case of alarm event
active display area 70 x 34 mm -
Calculations
heat quantity and heat quantity difference
Zastosowanie

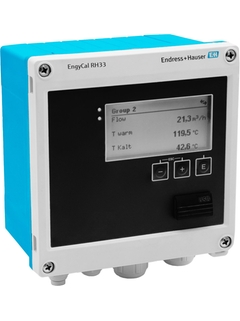

Licznik ciepła i chłodu RH33 jest przeznaczony do instalacji, w których wykorzystywane są ciekłe nośniki ciepła.
Służy do wyliczania energii cieplnej zawartej w wodzie, mieszaninach woda/glikol oraz innych cieczach zgodnie z normą EN1434 Urządzenie posiada funkcję elektronicznego dopasowania czujników temperatury.
Oprogramowanie obsługowe (dostępne jako akcesoria), powala kontrolować koszty zużycia mediów energetycznych.
Urządzenie posiada dopuszczenie do pomiarów rozliczeniowch i umożliwia dwukierunkowy pomiar przepływu np. podczas ładowania/rozładowania akumulatora ciepła.
Sprawdzona i certyfikowana niezawodność i dokładność
Przejrzyste dane o zużyciu energii pozwalają obniżyć koszty zużycia mediów energetycznych
Szybkie uruchomienie dzięki łatwej obsłudze w języku polskim oraz wyświetlaniu pełnych opisów tekstowych
Rejestracja o rozliczenia ilości ciepła i chłodu oddanego przez cieczy lub parę
Obliczenia objętości w warunkach normalnych, różnicy temperatur, ilości ciepła, mocy
Dwukierunkowy pomiar przepływu w układach grzewczych i chłodniczych
Monitorowanie i optymalizacja kosztów zużycia energii w budynkach
Korzyści
Przejrzyste dane o zużyciu energii pozwalają obniżyć koszty zużycia mediów energetycznych
Elektronicznie parowane i posiadające certyfikat kalibracji czujniki temperatury gwarantują najwyższą dokładność oraz umożliwiają wymianę pojedynczego czujnika temperatury na obiekcie (bez ponownej legalizacji!)
Licznik taryfowy dla optymalnej przejrzystości kosztów
Szczegółowa rejestracja parametrów bieżących, wskazań liczników, komunikatów o błędach, przekroczenia wartości granicznych oraz zmian parametrów roboczych
Standardowe modele umożliwiają podłączenie oraz zasilanie całej gamy przetworników przepływu oraz punktów pomiaru temperatury
Zdalny odczyt danych pomiarowych poprzez Ethernet lub inne magistrale obiektowe
Sprawdzona i certyfikowana niezawodność i dokładność
