Sondy ze zintegrowanym przewodem połączeniowym przeznaczone do różnych zastosowań

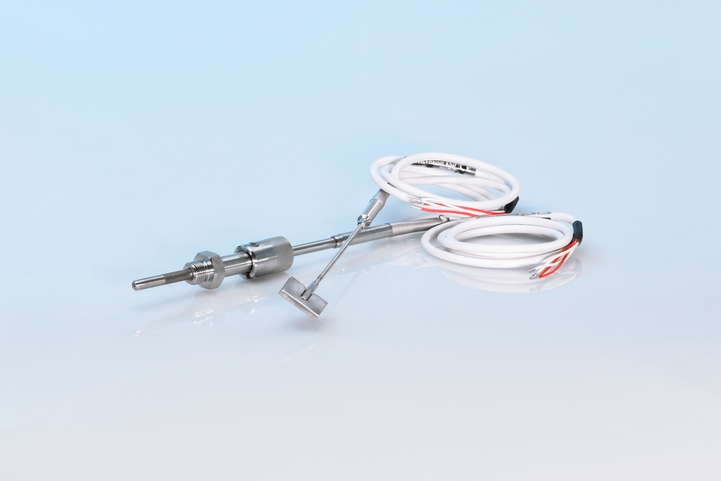

TST310 Termometr z czujnikiem rezystancyjnym i trwale umocowanym przewodem do przyłączy wtykowych lub gwintowych

Produkty podstawowe
Łatwe w doborze, montażu i obsłudze

Poziom zaawansowania

Prostota obsługi

Czym jest FLEX?

Produkty standardowe
Niezawodne, wytrzymałe i łatwe w utrzymaniu

Poziom zaawansowania

Prostota obsługi

Czym jest FLEX?

Produkty zaawansowane
Wysoka funkcjonalność i wygoda użytkowania

Poziom zaawansowania

Prostota obsługi

Czym jest FLEX?

Produkty specjalistyczne
Zaprojektowane z myślą o wymagających procesach

Poziom zaawansowania

Prostota obsługi

Zależna od urządzenia

Czym jest FLEX?

Segmentacja FLEX	Poziom zaawansowania	Prostota obsługi
F L E X Segment Fundamental Zaspokoi Twoje podstawowe potrzeby pomiarowe	Poziom zaawansowania	Prostota obsługi
F L E X Segment Lean Z łatwością obsłuży Twoje codzienne procesy	Poziom zaawansowania	Prostota obsługi
F L E X Segment Extended Zoptymalizuje Twoje procesy dzięki innowacyjnym technologiom	Poziom zaawansowania	Prostota obsługi
F L E X Segment Xpert Sprosta Twoim najbardziej wymagającym pomiarom	Poziom zaawansowania	Prostota obsługi Zależna od urządzenia

Dowiedz się więcej o segmentacji FLEX

Porównaj

iTHERM CableLine TST310 Sonda kablowa

Atrakcyjny cenowo czujnik RTD do użytku w aplikacjach procesowych i laboratoryjnych.

Błąd pomiaru class A acc. to IEC 60751
class B acc. to IEC 60751
class AA acc. to IEC 60751

Czas odpowiedzi t50 = 3 s
t90 = 6 s

Maks. ciśnienie procesu (statyczne) at 20°C: up to 75 bar (depending on the process connection)

Zakres temperatur pracy PT 100:
-200 °C ...600 °C
(-328 °F ...1.112 °F)

Maks. długość zanurzeniowa na żądanie up to 10.000,00 mm (393,70'')

Zdjęcie termometru RTD ze stałym przewodem TH12 ze stałym przewodem, system amerykański

Porównaj

iTHERM CableLine TH12 Sonda kablowa

Termometr RTD Imperial z kablem przyłączeniowym do stosowania w wielu zastosowaniach procesowych i laboratoryjnych

Błąd pomiaru class A acc. to IEC 60751
class B acc. to IEC 60751

Czas odpowiedzi 63% rt = 2,0 s

Maks. ciśnienie procesu (statyczne) at 20 °C: 40 bar (580 psi)
depends on configuration

Zakres temperatur pracy PT100 WW:
-200 °C … 600 °C
(-328 °F … 1.112 °F)
PT100 TF:
-50 °C … 200 °C
(-58 °F … 392 °F)

Maks. długość zanurzeniowa na żądanie up to 96" (2439 mm)
others on request

TSC310 Termometr rezystancyjny, wykonanie z osłoną i szyjką wydłużającą

Porównaj

iTHERM CableLine TSC310 Sonda kablowa

Atrakcyjny cenowo czujnik termoparowy do użytku w aplikacjach procesowych i laboratoryjnych.

Błąd pomiaru class 2 acc. to IEC 60584

Czas odpowiedzi t50 = 1 s
t90 = 2 s

Maks. ciśnienie procesu (statyczne) at 20 °C: 25 bar (363 psi)

Zakres temperatur pracy Type K:
max. 1.100 °C
(max. 2.012 °F)
Type J:
max. 750 °C
(max. 1.382 °F)

Maks. długość zanurzeniowa na żądanie up to 100.000,00 mm (3.937,01'')

Zdjęcie termopary TH52 ze stałym przewodem

Porównaj

iTHERM CableLine TH52 Sonda kablowa

Termometr TC Imperial z kablem połączeniowym do stosowania w wielu procesach i zastosowaniach laboratoryjnych

Błąd pomiaru Standard acc. to ASTM E-230
Special acc. to ASTM E-230

Czas odpowiedzi 63% rt = 0.3 s

Maks. ciśnienie procesu (statyczne) at 20°C: 40 bar (580 psi)'
depends on configuration

Zakres temperatur pracy Type T:
-270 °C ...400 °C
(-454 °F ...752 °F)
Type J:
-210 °C ...1.200 °C
(-346 °F ...2.192 °F)
Type E:
-270 °C ...1.000 °C
(-454 °F ...1.832 °F)
Type K:
-270 °C ...1.372 °C
(-454 °F ...2.500 °F)
Type N:
-270 °C ... 1.300 °C
(-454 °F ...2.372 °F)

Maks. długość zanurzeniowa na żądanie up to 96" (2438 mm)
others on request

Porównaj

iTHERM CableLine TH56 Sonda kablowa

Czujnik termoparowy w wersji ekonomicznej, do stosowania w wielu aplikacjach procesowych i laboratoryjnych

Błąd pomiaru Standard acc. to ASTM E-230
Special acc. to ASTM E-230

Czas odpowiedzi 63% rt = 0,3 s

Maks. ciśnienie procesu (statyczne) Standard acc. to ASTM E-230
Special acc. to ASTM E-230

Zakres temperatur pracy Type T:
-270 °C ...370 °C
(-454 °F ...698 °F)
Type J:
-210 °C ...720 °C
(-346 °F ...1.328 °F)
Type E:
-270 °C ...820 °C
(-454 °F ...1.508 °F)
Type K:
-270 °C ...1.150 °C
(-454 °F ...2.102 °F)
Type N:
-270 °C ... 1.150 °C
(-454 °F ...2.102 °F)

Maks. długość zanurzeniowa na żądanie up to 96" (2438 mm)
others on request

Sondy ze zintegrowanym przewodem połączeniowym

Dzięki naszej wyszukiwarce produktów możesz wyszukać odpowiedni przyrząd pomiarowy, oprogramowanie lub komponenty systemów AKPiA na podstawie cech produktu. Narzędzie Applicator służy do doboru konkretnego przyrządu na podstawie parametrów aplikacji pomiarowej.

Przejdź do wyszukiwarki produktów Idź do Applicator

Informacje o sondach ze zintegrowanym przewodem połączeniowym

Sondy ze zintegrowanym przewodem to kompaktowe termometry RTD i termopary wyposażone w niewymienny, elastyczny przewód połączeniowy. Są one dostępne bez przyłącza procesowego lub z różnymi standardowymi przyłączami procesowymi, takimi jak złączki zaciskowe i gwintowane lub specjalne opcje, takie jak króćce do spawania lub zamki bagnetowe. Osłona czujnika ze zintegrowanym przewodem jest w bezpośrednim kontakcie z medium procesowym. W zależności od zastosowania, produkty Endress+Hauser iTHERM CableLine są dostępne z różnymi osłonami i materiałami przewodów.

Istnieją niezliczone możliwości zastosowania czujników ze zintegrowanym przewodem. Typowymi przykładami są maszyny, systemy HVAC, monitorowanie temperatury przechowywania, sprzęt laboratoryjny, autoklawy, łożyska, aplikacje wysokociśnieniowe lub kriogeniczne. Sondy ze zintegrowanym przewodem są optymalnym wyborem w przypadku wymagających warunków montażowych, takich jak aplikacje, w których przestrzeń jest ograniczona lub miejsce pomiaru wymaga zginania czujnika. Mogą być również wykorzystywane do monitorowania temperatury powierzchni reaktorów.

Opis oferty

Różne pojedyncze lub podwójne czujniki RTD / TC dla optymalnej wydajności pomiarowej we wszystkich zastosowaniach
Dostępne z dopuszczeniem Ex do użytku w strefach zagrożonych wybuchem (iskrobezpieczne lub nieiskrzące)
Różne materiały przewodów MI i przewodów połączeniowych dla różnych wymagań
Bez lub z przyłączami procesowymi - złączka zaciskowa, gwint, inne typy dostępne na życzenie (np. króćce do spawania)
Stopień ochrony: IP66/67

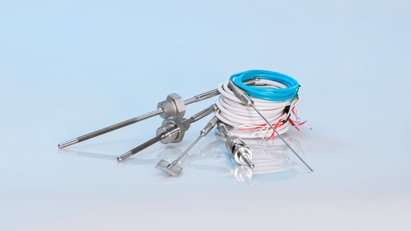

Portfolio sond ze zintegrowanym przewodem podłączeniowym

Specjalne przyłącza procesowe sondy ze zintegrowanym przewodem

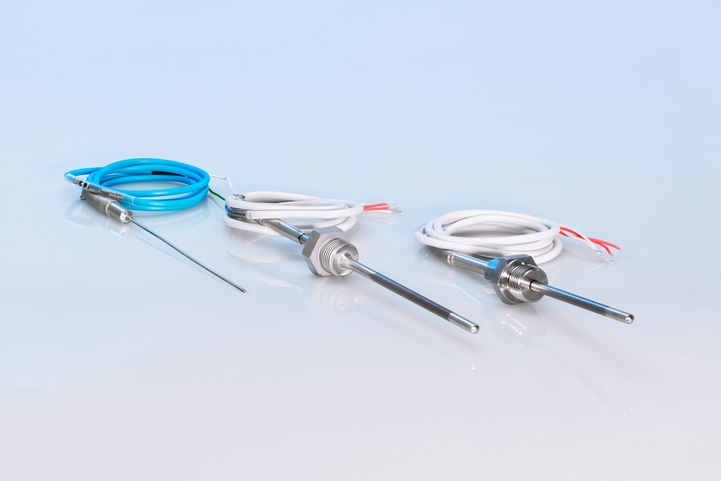

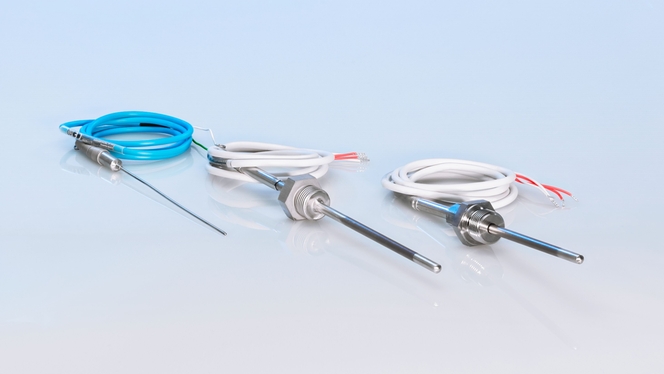

Portfolio standardowych czujników Endress+Hauser ze zintegrowanym przewodem podłączeniowym

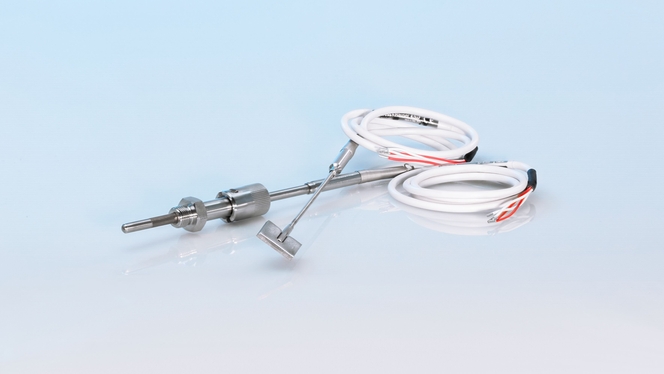

iTHERM CableLine TST310

ze specjalnymi wariantami przyłączy procesowych, takimi jak spawany króciec lub zamek bagnetowy

Korzyści

Wysoka dokładność i niezawodność w typowych procesach
Wysoka elastyczność dzięki dowolnym długościom zanurzeniowym oraz różnym przyłączom procesowym
Efektywność kosztowa
Łatwy montaż
Wytrzymałość i wysoka elastyczność (możliwość zginania)
Minimalna inwazyjność w przypadku rur o małej średnicy
