Czujniki tlenu i przetworniki
Rozwiązania przeznaczone do bardzo dokładnych pomiarów tlenu we wszystkich gałęziach przemysłu
Czujniki tlenu i przetworniki
Pomiar tlenu rozpuszczonego jest niezwykle ważny w kontekście kontroli jakości i procesów we wielu zastosowaniach, takich jak sterowanie napowietrzaniem, fermentacja lub inertyzacja. Dostarczamy aparaturę umożliwiającą niezawodną i dokładną analizę tlenu w różnych zakresach pomiarowych, od śladowych ilości do wysokiego stężenia tlenu i we wszystkich warunkach, takich jak obszary zagrożone lub procesy wymagające wysokiego poziomu higieny. Kliknij przycisk poniżej, aby poznać naszą bogatą ofertę czujników tlenu rozpuszczonego i przetworników.
Dobór czujników tlenu
Czujniki tlenu i przetworniki są stosowane w wielu gałęziach przemysłu, np. w instalacjach wodnych, kanalizacyjnych, w branży chemicznej, energetycznej, biomedycznej, farmaceutycznej, spożywczej i hodowli ryb. Wybór odpowiedniego czujnika zależy od jego przeznaczenia: amperometryczne czujniki tlenu zapewniają dokładny i liniowy pomiar w zakresie od ilości śladowych do wysokich stężeń. Wymagają one jednak okresowych przeglądów. Zaletą optycznych czujników tlenu jest szybkie uzyskanie stabilnych wyników pomiaru i niezwykle niskie wymagania w zakresie częstotliwości obsługi i przeglądów.
Stężenie tlenu rozpuszczonego w cieczy można zmierzyć z wykorzystaniem metody amperometrycznej lub optycznej. Na filmie pokazano zasadę i sposób pomiaru tymi metodami.
Pomiar tlenu czujnikami amperometrycznymi

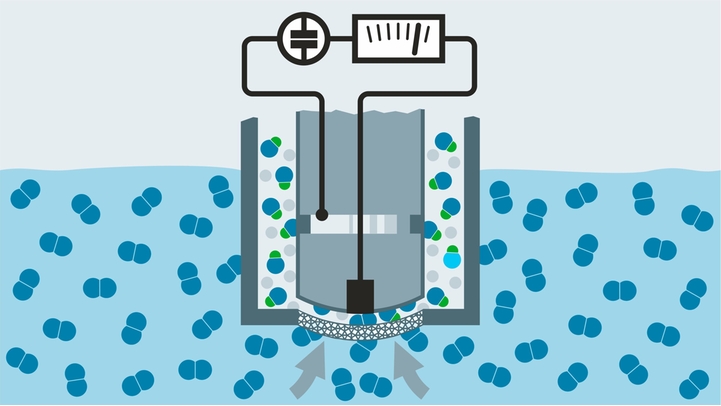

Amperometryczne sondy tlenu zbudowane są z elektrody pracującej i przeciwelektrody. Są one zanurzone w jednej komorze, w cieczy elektrolitycznej i do obu przyłożone jest napięcie bezpośrednie. Tlen przenika z medium do elektrolitu przez membranę i jest przekształcany w prąd na elektrodzie pracującej. Przeciwelektroda podtrzymuje pracę układu z wykorzystaniem reakcji zapewniającej równowagę chemiczną. Wytwarzany w ten sposób prąd jest proporcjonalny do ciśnienia cząstkowego tlenu w medium.
©Endress+Hauser
Pomiar tlenu czujnikami optycznymi

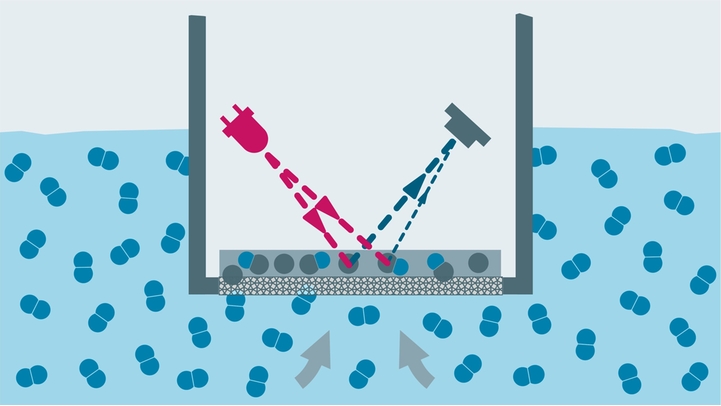

Optyczne sondy tlenu korzystają z metody gaszenia fluorescencji i posiadają diodę LED, fotodiodę i element rozdzielający od medium pokryty warstwą, przez którą może przenikać tlen. Warstwa ta posiada cząsteczki znacznikowe, które wzbudzone przez pomarańczowe światło emitują ciemno czerwone światło fluorescencyjne. Cząsteczki tlenu doczepiają się do cząsteczek znacznikowych i tłumią (gaszą) światło fluorescencyjne. Fotodioda wykrywa intensywność światła, która jest zależna od ciśnienia cząstkowego tlenu w medium.
©Endress+Hauser
Kompensacja starzenia elektrody lub LED
Wraz z upływem czasu każdy czujnik tlenu ulega starzeniu, co skutkuje dryftem:
- Przeciwelektroda sond amperometrycznych może pokryć się warstwą bromku srebra, która redukuje skuteczne napięcie.
- Intensywność pomiarowej diody LED sond optycznych może ulec zmniejszeniu.

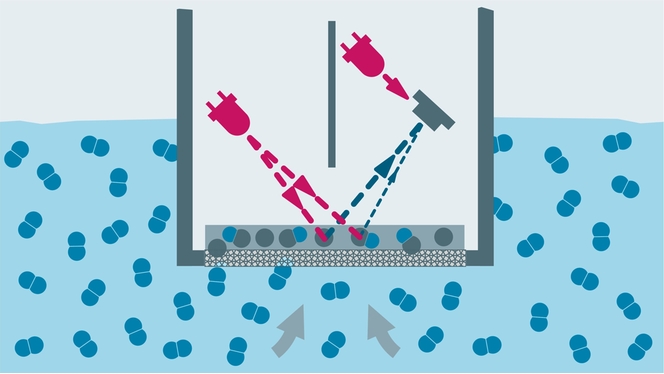

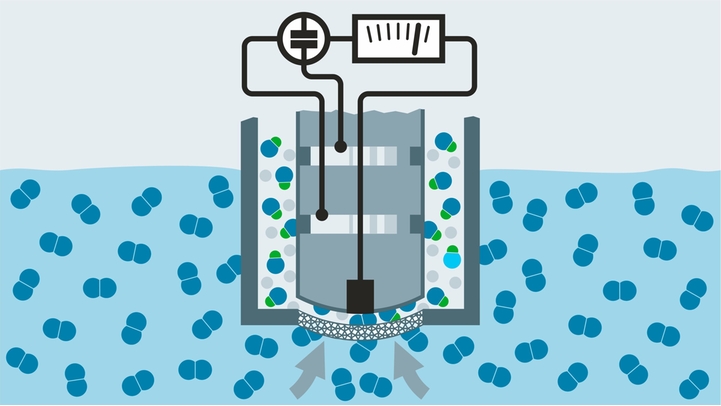

Aby skompensować te zjawiska oferujemy czujniki amperometryczne z dodatkową elektrodą porównawczą i czujnikami optycznymi z porównawczą diodą LED. Dzięki temu nasze czujniki zapewniają dokładne i niezawodne wyniki pomiaru przez długi czas.
©Endress+Hauser
©Endress+Hauser
Korzyści
- Nasze czujniki tlenu i przetworniki spełniają wszystkie wymagania — od podstawowych funkcji po pomiary wielokanałowe i wieloparametrowe.
- Nasze przetworniki tlenu przetwarzają sygnał pomiarowy każdego czujnika tlenu i wyświetlają go w preferowanym przez użytkownika formacie: jako ciśnienie cząstkowe tlenu, stężenie tlenu lub procentowe nasycenie tlenem.
- W celu zapewnienia naszym klientom pełnej swobody, nasze sondy tlenu rozpuszczonego zaprojektowane są w sposób umożliwiający instalację w kanałach i otwartych zbiornikach oraz w rurach i zamkniętych zbiornikach.
- Duży wybór armatur do pomiaru tlenu dla wszystkich zastosowań: armatury do montażu stacjonarnego, armatury zanurzeniowe, armatury pływakowe oraz armatury chowane.
- Łatwe w użyciu wzorce kalibracyjne do pomiaru tlenu umożliwiają niezawodną regulację, kalibrację i weryfikację czujników oraz ustalenie punktu zerowego każdego czujnika tlenu.
