Przepływomierze wirowe (Vortex)

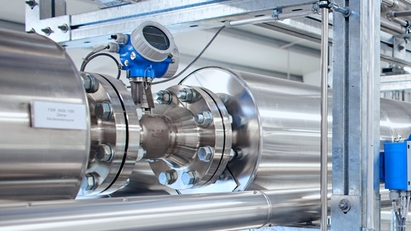

Przepływomierze wirowe są także powszechnie stosowane do pomiaru strumienia masy i ciepła. Nowoczesne mierniki wirowe, takie jak mierzący wiele zmiennych Prowirl 200, są przeznaczone nie tylko do pomiaru przepływu objętościowego; są także wyposażone w czujnik temperatury oraz przelicznik ciepła (komputer przepływu)

Prowirl 200 to pierwszy na świecie przepływomierz wirowy z funkcją monitorowania jakości pary wodnej, który generuje komunikat alarmowy natychmiast po wykryciu pary mokrej. Prowirl 200 może być także wykorzystywany do monitorowania przepływu w układach o poziomach nienaruszalnośći bezpieczeństwa SIL 2 i SIL 3. Prowirl 200 został przebadany, zweryfikowany i jest certyfikowany przez TÜV SÜD zgodnie z normą PN-EN 61508.

Zasada pomiaru przepływu metodą wirową

Zasada pomiaru jest oparta na powstawaniu turbulencji przepływu za przeszkodami np. za filarem mostowym, zgodnie z teorią ścieżki wirowej Karmana.

Wewnątrz każdego przepływomierza wirowego znajduje się trwała przegroda (ciało nieopływowe) i czujnik pojemnościowy. Gdy prędkość przepływu płynu osiągnie wartość większą od minimalnej, za przegrodą powstają naprzemienne zawirowania, które odrywają się i ją opływają. Częstotliwość odrywania się takich wirów jest bezpośrednio proporcjonalna do średniej prędkości przepływu, a tym samym do natężenia przepływu objętościowego.

Odrywające się wiry generują naprzemiennie po obu stronach przegrody lokalne nad- lub podciśnienie, które jest wykrywane przez czujnik pojemnościowy i przekazywane do układu elektronicznego w postaci sygnału cyfrowego.

Korzyści

• Uniwersalny pomiar parametrów cieczy, gazów i pary
• Praktycznie zerowy wpływ zmian ciśnienia, gęstości, temperatury i lepkości
• Wysoka stabilność długoterminowa: brak odchyleń punktu zerowego i współczynnik kalibracji stały przez cały okres eksploatacji
• Wysoka dynamika pomiaru: typowo od 10:1 do 30:1 w przypadku gazów/pary wodnej lub do 40:1 w przypadku cieczy
• Szeroki zakres temperatur: –200 do +400°C (+450°C jako opcja)
