Przemysłowe czujniki temperatury

Iskobezpieczny czujnik temperatury - iTHERM ModuLine TM131

Produkty podstawowe
Łatwe w doborze, montażu i obsłudze

Poziom zaawansowania

Prostota obsługi

Czym jest FLEX?

Produkty standardowe
Niezawodne, wytrzymałe i łatwe w utrzymaniu

Poziom zaawansowania

Prostota obsługi

Czym jest FLEX?

Produkty zaawansowane
Wysoka funkcjonalność i wygoda użytkowania

Poziom zaawansowania

Prostota obsługi

Czym jest FLEX?

Produkty specjalistyczne
Zaprojektowane z myślą o wymagających procesach

Poziom zaawansowania

Prostota obsługi

Zależna od urządzenia

Czym jest FLEX?

Segmentacja FLEX	Poziom zaawansowania	Prostota obsługi
F L E X Segment Fundamental Zaspokoi Twoje podstawowe potrzeby pomiarowe	Poziom zaawansowania	Prostota obsługi
F L E X Segment Lean Z łatwością obsłuży Twoje codzienne procesy	Poziom zaawansowania	Prostota obsługi
F L E X Segment Extended Zoptymalizuje Twoje procesy dzięki innowacyjnym technologiom	Poziom zaawansowania	Prostota obsługi
F L E X Segment Xpert Sprosta Twoim najbardziej wymagającym pomiarom	Poziom zaawansowania	Prostota obsługi Zależna od urządzenia

Dowiedz się więcej o segmentacji FLEX

Porównaj

iTHERM ModuLine TM131 Przemysłowy termometr modułowy

Metryczny termometr RTD/TC ze spawaną osłoną termometryczną do szerokiego zakresu zastosowań przemysłowych

Błąd pomiaru Class AA acc. to IEC 60751
Class A acc. to IEC 60751
Class B acc. to IEC 60751
Class special or standard acc. to ASTM E230
Class 1 or 2 acc. to IEC 60584-2

Czas odpowiedzi fastest response time with thermowell t90 starting at below 10 s
depending on configuration

Maks. ciśnienie procesu (statyczne) depending on the configuration up to 100 bar

Zakres temperatur pracy PT100 TF iTHERM StrongSens:
-50 °C ...500 °C
(-58 °F ...932 °F)
PT100 TF iTHERM QuickSens:
-50 °C …200 °C
(-58 °F …392 °F)
PT100 WW:
-200 °C ...600 °C
(-328 °F ...1.112 °F)
PT100 TF:
-50 °C ...400 °C
(-58 °F ...752 °F)
Typ K:
max. 1.100 °C
(max. 2.012 °F)
Typ J:
max. 800 °C
(max. 1.472 °F)
Typ N:
max. 1.100 °C
(max. 2.012 °F)

Maks. długość zanurzeniowa na żądanie up to 4.500,0 mm (177'')

Porównaj

TH13 Modułowy termometr rezystancyjny, system amerykański

Najlepsza technika pomiaru temperatury do uniwersalnych zastosowań

Błąd pomiaru class AA acc. to IEC 60751
class A acc. to IEC 60751
class B acc. to IEC 60751

Czas odpowiedzi depending on configuration

Maks. ciśnienie procesu (statyczne) at 20 °C: 100 bar (1.450 psi)
depends on configuration

Zakres temperatur pracy PT100 WW:
-200 °C … 600 °C
(-328 °F … 1.112 °F)
iTHERM StrongSens:
-50 °C … 500 °C
(-58 °F … 932 °F)
PT100 TF:
-50 °C … 200 °C
(-58 °F … 392 °F)

Maks. długość zanurzeniowa na żądanie up to 24" (609 mm)
others on request

Explosion proof temperature sensor iTHERM ModuLine TM111

Porównaj

iTHERM ModuLine TM111 Industrial modular thermometer

Metric RTD/TC direct contact thermometer for a wide range of industrial applications

Błąd pomiaru Class AA acc. to IEC 60751
Class A acc. to IEC 60751
Class B acc. to IEC 60751
Class special or standard acc. to ASTM E230
Class 1 or 2 acc. to IEC 60584-2

Czas odpowiedzi t90 starting at < 1,5 s iTHERM QuickSens
depending on configuration

Maks. ciśnienie procesu (statyczne) depending on the configuration

Maks. długość zanurzeniowa na żądanie up to 4.500,0 mm (177'')

Modułowe termometry przemysłowe z czujnikiem TC lub RTD

Porównaj

Termometr modułowy iTHERM ModuLine TM151

Nowoczesny termometr modułowy o podwyższonej wytrzymałości, z czujnikiem rezystancyjnym lub termoparowym do zaawansowanych zastosowań przemysłowych

Błąd pomiaru Class AA acc. to IEC 60751
Class A acc. to IEC 60751
Class B acc. to IEC 60751
Class special or standard acc. to ASTM E230
Class 1 or 2 acc. to IEC 60584-2

Czas odpowiedzi depending on configuration

Maks. ciśnienie procesu (statyczne) depending on the configuration up to 500 bar

Maks. długość zanurzeniowa na żądanie up to 1.500,0 mm (59,06'')

Porównaj

TH14 Modułowy termometr rezystancyjny, system amerykański

Najlepsza technika pomiaru temperatury do uniwersalnych zastosowań

Błąd pomiaru class AA acc. to IEC 60751
class A acc. to IEC 60751
class B acc. to IEC 60751

Czas odpowiedzi depending on configuration

Maks. ciśnienie procesu (statyczne) at 20 °C: 500 bar (7.252 psi)
depends on configuration

Zakres temperatur pracy PT100 WW:
-200 °C … 600 °C
(-328 °F … 1.112 °F)
iTHERM StrongSens:
-50 °C … 500 °C
(-58 °F … 932 °F)
PT100 TF:
-50 °C … 200 °C
(-58 °F … 392 °F)

Maks. długość zanurzeniowa na żądanie up to 24" (609 mm)
others on request

Product picture of RTD or TC thermometer TM101

Porównaj

iTHERM ModuLine TM101 Industrial modular thermometer

Fundamental metric RTD/TC direct contact thermometer for a wide range of industrial applications

Błąd pomiaru Class A acc. to IEC 60751
Class B acc. to IEC 60751
Class standard acc. to ASTM E230
Class 2 acc. to IEC 60584-2

Czas odpowiedzi t90 around 17 s
depending on configuration

Maks. ciśnienie procesu (statyczne) depending on the configuration

Zakres temperatur pracy Basic PT100 TF:
-50 °C …200 °C
(-58 °F …392 °F)
Typ K:
max. 1.100 °C
(max. 2.012 °F)

Maks. długość zanurzeniowa na żądanie up to 1.000,0 mm (39'')

Product picture of Thermometer with RTD or TC insert TM121

Porównaj

iTHERM ModuLine TM121 Industrial modular thermometer

Fundamental metric RTD/TC thermometer with welded thermowell for a wide range of industrial applications

Błąd pomiaru Class A acc. to IEC 60751
Class B acc. to IEC 60751
Class standard acc. to ASTM E230
Class 2 acc. to IEC 60584-2

Czas odpowiedzi t90 around 100 s
depending on configuration

Maks. ciśnienie procesu (statyczne) depending on the configuration

Zakres temperatur pracy Basic PT100 TF:
-50 °C …200 °C
(-58 °F …392 °F)
Typ K:
max. 1.100 °C
(max. 2.012 °F)

Maks. długość zanurzeniowa na żądanie up to 1.000,0 mm (39'')

New

Porównaj

iTHERM ModuLine TST434B Przemysłowy termometr modułowy

Modułowy termometr RTD do pomiaru temperatury pomieszczeń i na zewnątrz

Błąd pomiaru class A acc. to IEC 60751
class B acc. to IEC 60751

Maks. ciśnienie procesu (statyczne) at 20 °C: 1 bar (15 psi)

Zakres temperatur pracy PT 100:
-50 °C ...150 °C
(-58 °F ...302 °F)

Porównaj

TC65 Termometr z czujnikiem termoparowym, wykonanie iskrobezpieczne

Zobacz następców

Bezpieczna kontrola temperatury procesowej w wymagających zastosowaniach, np. w przemyśle petrochemicznym

Błąd pomiaru class 1 acc. to IEC 60584

Czas odpowiedzi depending on configuration
t50 = 3 s
t90 = 7 s

Maks. ciśnienie procesu (statyczne) at 20 °C: 80 bar (1,160 psi)

Zakres temperatur pracy Type K:
max. 1.100 °C
(max. 2.012 °F)
Type J:
max. 800 °C
(max. 1.472 °F)

Maks. długość zanurzeniowa na żądanie up to 30.000,00 mm (1.181,10'')

Zdjęcie termometru Pt100 TH11, system amerykański

Porównaj

TH11 Modułowy termometr rezystancyjny, system amerykański

Najlepsza technika pomiaru temperatury do uniwersalnych zastosowań

Błąd pomiaru class A acc. to IEC 60751
class B acc. to IEC 60751

Czas odpowiedzi 63% rt = 2,0 s

Maks. ciśnienie procesu (statyczne) at 20°C: 250 bar (3.626 psi)
depends on configuration

Zakres temperatur pracy PT 100:
-200 °C ...600 °C
(-328 °F ...1.112 °F)

Maks. długość zanurzeniowa na żądanie up to 96" (2439 mm)
others on request

Termometry przemysłowe

Dzięki naszej wyszukiwarce produktów możesz wyszukać odpowiedni przyrząd pomiarowy, oprogramowanie lub komponenty systemów AKPiA na podstawie cech produktu. Narzędzie Applicator służy do doboru konkretnego przyrządu na podstawie parametrów aplikacji pomiarowej.

Przejdź do wyszukiwarki produktów Applicator

Przemysłowe czujniki temperatury

Endress+Hauser oferuje szeroki zakres kompleksowych rozwiązań pomiaru temperatury dla niemal wszystkich gałęzi przemysłu. Stosowane zasady pomiaru to czujniki rezystancyjne (RTD) i termopary. Do istotnych kwestii, które należy uwzględnić przy projektowaniu punktu pomiarowego w linii procesowej, należą ochrona termometrów za pomocą osłon termometrycznych oraz dobór przyłącza procesowego. Wieloletnie doświadczenie i szeroka wiedza na temat zastosowań sprawiają, że nasze przemysłowe czujniki temperatury spełniają wszystkie potrzeby klientów.

Nasze bogate portfolio przemysłowych czujników temperatury zapewnia:

Termometry z przetwornikiem lub bez
Termometry z wyświetlaczami lub bez
Gwintowane, wciskane lub kołnierzowe przyłącza procesowe
Osłony termometryczne niestandardowe z kołnierzem lub bez
Termometry do wkręcania w istniejącą osłonę termometryczną
Osłony termometryczne prętowe
Termometry bez osłony termometrycznej — do bezpośredniego kontaktu z medium

Termometry te są stosowane głównie w przemyśle chemicznym, znajdują jednak zastosowanie także w innych dziedzinach przemysłu przetwórczego — zarówno w procesach podstawowych, jak i pomocniczych.

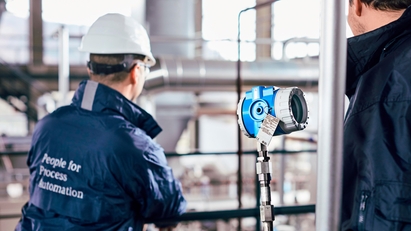

Modular industrial thermometers

Nasza rodzina iTHERM ModuLine to najnowsza generacja modułowych termometrów do zastosowań przemysłowych. Dzięki zarządzalnej liczbie produktów możemy sprostać niemal każdemu procesowi i wymaganiom klienta. Innowacyjne technologie zapewniają wartości dodane, takie jak zwiększona wydajność procesu lub bezpieczeństwo zakładu i produktu. Przykłady obejmują funkcję Dual Seal i iTHERM QuickNeck. Certyfikacje zgodne z międzynarodowymi normami uzupełniają ofertę.

Opis portfolia produktów

Różnorodność konstrukcji czujników - najlepsza możliwa wydajność pomiaru dla każdego zastosowania
Termometry z osłoną termometryczną - łatwa i bezpieczna wymiana / ponowna kalibracja
Termometry bez osłony termometrycznej. Bezpośredni kontakt z medium: najszybsze czasy reakcji i najwyższa dokładność
Termometry z przetwornikiem lub bez
Termometry z wyświetlaczem lub bez
Gwintowane, zaciskane, kołnierzowe przyłącza procesowe
Spawane osłony termometryczne lub osłony termometryczne z pręta

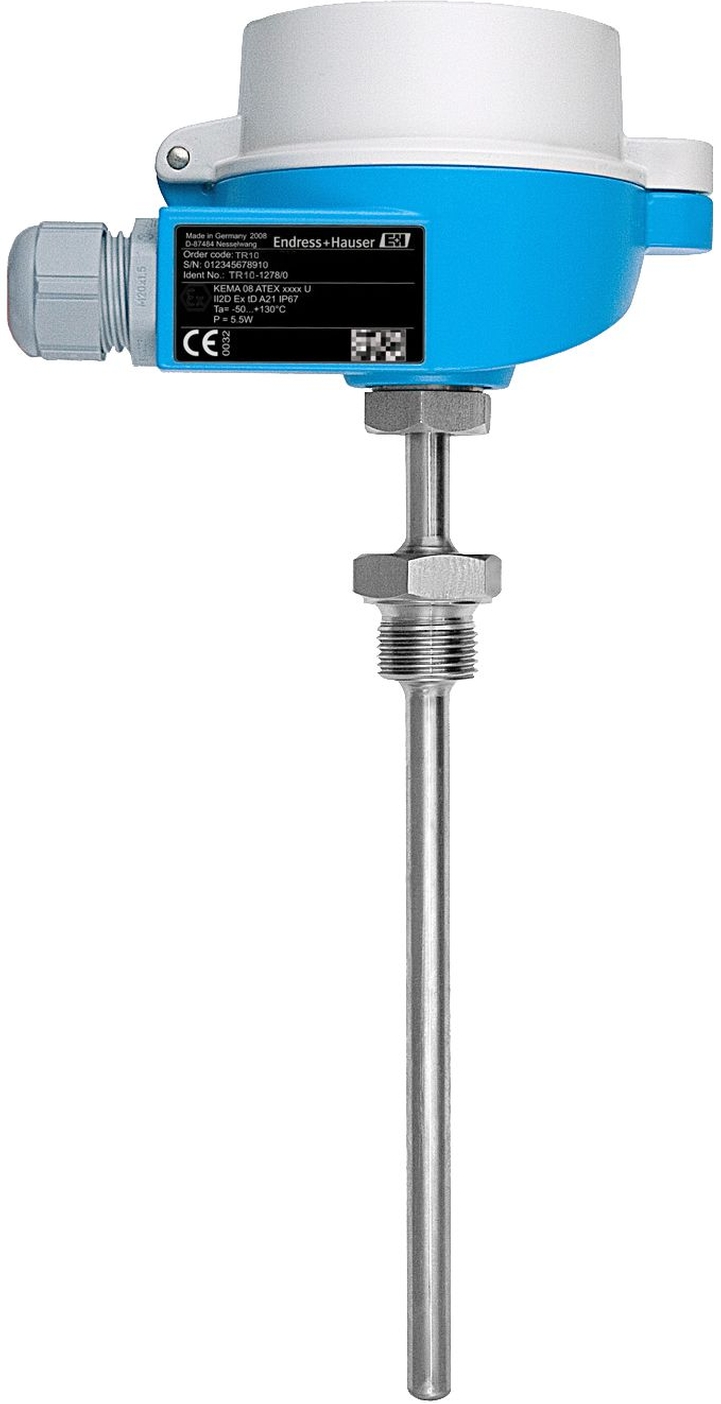

Modułowy, przemysłowy czujnik temperatury RTD - TR10

TR10, nasz modułowy czujnik temperatury RTD do przemysłowego pomiaru temperatury

E+H=°C: Pomiar temperatury w Endress+Hauser

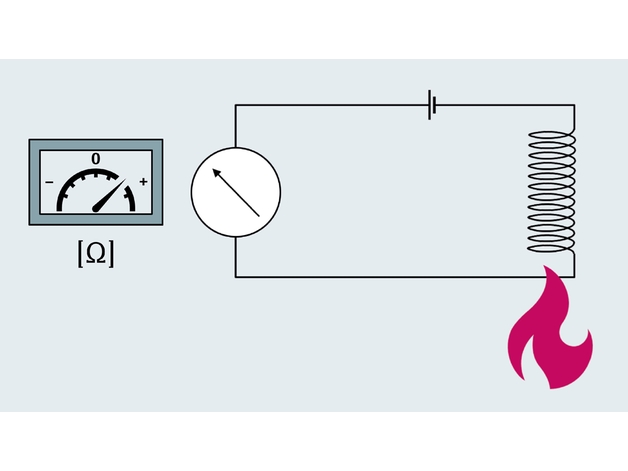

Rezystancyjne czujniki temperatury (RTD): zasada pomiaru

Rezystancja elektryczna czujnika RTD zmienia się wraz ze zmianą temperatury. Czujniki rezystancyjne znajdują zastosowanie do pomiaru temperatur w zakresie od -200 °C do ok. 600 °C i wyróżniają się wysoką dokładnością pomiaru oraz stabilnością długoterminową. Najczęściej stosowane typy czujników RTD to Pt100 lub Pt1000. Standardowo czujniki RTD oferowane przez Endress+Hauser są zgodne z wymogami normy PN-EN 60751, klasa dokładności A.

W automatyzacji procesów jako standard przyjęto dwie zasady pomiaru temperatury:

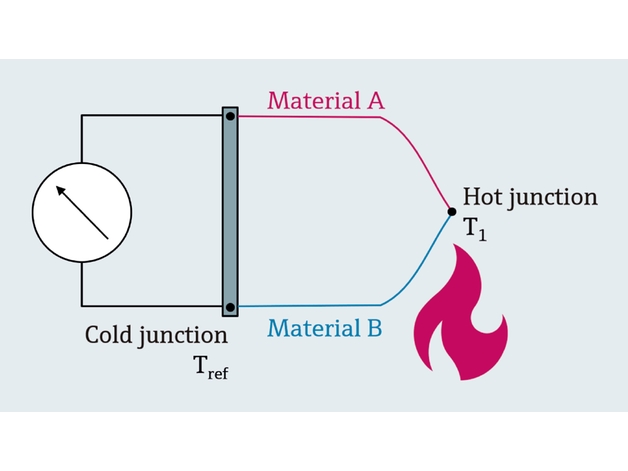

Zasada pomiaru przy użyciu termopar

Termopara jest elementem wykonanym z dwóch różnych metali połączonych ze sobą na jednym końcu. Jeśli swobodne końce zostaną poddane działaniu różnych temperatur, w wyniku zjawiska Seebecka na otwartym końcu powstaje potencjał elektryczny (siła termoelektryczna). Korzystając z tabel referencyjnych dla termopar (norma PN-EN 60584), można wywnioskować temperaturę na połączeniu (spoinie pomiarowej).

Termopary mogą mierzyć temperaturę w zakresie od 0°C do +1.800°C. Wyróżniają się krótkim czasem odpowiedzi oraz dużą odpornością na drgania.

Korzyści

Wysoka dokładność w całym zakresie temperatur pracy
Aprobaty Ex: ATEX, IECEx, NEPSI, CSA (IS, NI)
iTHERM QuickSens: najszybsze czasy reakcji dla optymalnej kontroli procesu
iTHERM StrongSens: niezrównana odporność na drgania (> 60g) dla najwyższego bezpieczeństwa instalacji
Elastyczny dobór produktów dzięki modułowej budowie
