Kluczowe parametry
-
Zakres pomiarowy
0 to 500 µg/l (ppb)
50 to 5000 µg/l (ppb) -
Temperatura procesu
5 to 45 °C (41 to 113 °F)
-
Ciśnienie procesu
1 to 5 bar (14.5 to 72.5 psi)
-
Measuring method
Comply with standard colorimetric measuring principle - heteropoly blue method
Zastosowanie

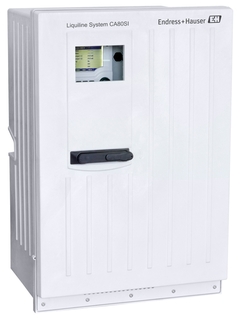

Liquiline System CA80SI zapewnia bezpośrednią i precyzyjną analizę zawartości krzemionki, pomaga chronić instalacje zakładu przed odkładaniem się osadów przy jednoczesnym zapewnieniu optymalnej wydajności turbin i wymienników jonowych. Unikalna kombinacja pomp perystaltycznych i wysokoprecyzyjnych pompek kropelkowych zapewnia bardzo wysoką niezawodność i niskie nakłady na konserwację. Analizator zawartości krzemionki posiada zaawansowaną diagnostykę i może być łatwo zmodernizowany odpowiednio do potrzeb procesowych, oferując nawet do 6 kanałów poboru próbki i rozszerzenie o wejścia dla 4 czujników Memosens.
Analizator stężenia krzemionki Liquiline System CA80SI monitoruje poziom krzemionki w instalacjach energetycznych i użytkowych:
Wskazanie czystości wody zasilającej kotły i pary wodnej
Wczesne wykrycie nieszczelności skraplacza
Wczesne ostrzeżenie o zużyciu wymienników jonowych
Korzyści
Ochrona kosztownego wyposażenia w przemyśle energetycznym: Analizator zawartości krzemionki monitoruje śladowe ilości krzemionki w cyklach wodno-parowych, co pomaga uniknąć deponowania się osadów na powierzchniach urządzeń.
Wczesne, bezpośrednie wykrycie krytycznych poziomów krzemionki zapewnia wydajność i efektywność zakładu energetycznego, pozwala również zoptymalizować konserwację i cykle odmulania poprzez odpowiednio wcześnie podjęte kroki zaradcze.
Standardowa metoda pomiarowa (heteropolikwasowa niebieska) jest bezpośrednio porównywalna z pomiarem laboratoryjnym.
Najlepsza niezawodność: dzięki unikalnej kombinacji pomp perystaltycznych i wysokoprecyzyjnych pompek kropelkowych zapewnia stabilny pomiar i niskie nakłady na konserwację.

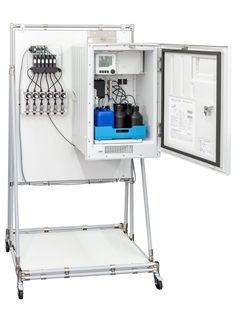

Optymalna inwestycja: opcjonalna rozbudowa do 6 kanałów poboru próbek umożliwia w dowolnym czasie dopasowanie do zmiennych potrzeb procesu. Łatwa rozbudowa do samodzielnej stacji pomiarowej poprzez dodawanie modułów i dołączanie kolejnych czujników Memosens.
Bezproblemowa integracja z systemami sterowania procesem dzięki zastosowaniu cyfrowych protokołów transmisji, takich jak Modbus, EtherNet/IP lub PROFIBUS.
W razie awarii zaawansowana diagnostyka i zdalny dostęp przez webserwer umożliwiają szybkie znalezienie i usunięcie usterki.
