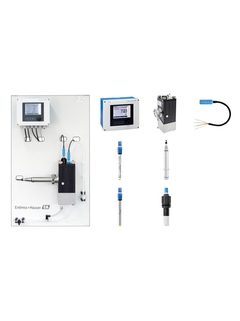

![Gotowy do użytku panel do pomiaru pH, przewodności, mętności i chloru wolnego Zestaw do monitorowania wszystkich kluczowych parametrów analitycznych wody pitnej](/__image/a/9642648/k/4c81ffca1eda8b5d4ad15026b833a081efb146f8/ar/1-1/w/344/t/jpg/b/ffffff/n/true/fn/Bundle%2014_Template_71546524_CDP20%20multiparameter_chlorine%20Panel.jpg)
Przegląd korzyści
-
Panel jest kompletnym rozwiązaniem do wiarygodnego i dokładnego monitorowania wody pitnej w zakładach uzdatniania i sieciach wodociągowych. Zawiera przetwornik pomiarowy, armaturę i czujniki pH, mętności i chloru wolnego. Konstrukcja armatury zapewnia dokładny pomiar wszystkich 4 parametrów analitycznych przy minimalnym zużyciu wody. Panel jest wyposażony w standardowe adaptery i przyłącza procesowe, co ułatwia integrację z instalacją procesową.
-
Łatwe planowanie
Zestaw zawiera wszystkie niezbędne elementy umożliwiające kompleksowe monitorowanie parametrów wody pitnej. Masz pewność, że w Twojej instalacji zastosowana została odpowiednia technologia pomiaru.
-
Szybkie uruchomienie
Czujniki pH, przewodności, mętności i chloru wolnego z technologią Memosens są wzorcowanie fabrycznie. Funkcja automatycznego rozpoznawania podłączonych czujników (plug-and-play) oznacza, że należy je jedynie podłączyć do przetwornika Liquiline i rozpocząć pomiar.
-
Wiarygodny pomiar przy niskim zużyciu wody
Konstrukcja armatury umożliwia ograniczenie do minimum zużycia wody, a wbudowany sygnalizator przepływu zapewnia pełną gotowość do pomiaru przez cały czas.
-
Przeznaczony do stosowania w pomiarach skuteczności dezynfekcji
Wbudowany czujnik chloru wolnego Memosens CCS51E umożliwia stosowanie panelu we wszystkich etapach procesu uzdatniania wody obejmujących dezynfekcję: obróbkę wstępną, uzdatnianie, dezynfekcję i dystrybucję.
Szczegółowe informacje dot. pakietu
![Panel do monitorowania wody pitnej Szczegółowe dane wieloparametrowego panelu do pomiarów analitycznych wody pitnej](/__image/a/9642652/k/25fa23e5d083308b546fb85a6154cec31d6a5346/ar/4-3/w/648/t/jpg/b/ffffff/n/true/fn/Bundle_14_details-CDP20-multiparameter-chlorine-71546524.jpg)
Komponenty i wstępna konfiguracja
-
Oznaczenia zgodności
Aby zapewnić kompatybilność komponentów ze sobą, nadano im określone oznaczenia zgodności. Otwarte parametry dają swobodę indywidualnej konfiguracji.
Komponenty można konfigurować w ramach pakietu w koszyku -
Komponenty1
Technical Special Product Analysis CSOL
Oznaczenia zgodności:CSOL-PA2WP1>>Parameter, Transmitter:SKChlorine/Chlorine dioxide>Bundle specification:TDBundle 14 CDP20 multi-parameter, chlorine PanelDescription:PPanelApplication:A2Drinking waterModification:WP1Wetted parts (plastic) -
2
- F
- L
- E
- X
4-kanałowy przetwornik pomiarowy
Liquiline CM444Oznaczenia zgodności:CM444-AAM4 _ _ FG _ _ _ _Dopuszczenia:AAdla stref niezagrożonych wybuchemWejścia czujników:M44x czujnik cyfrowy MEMOSENSDodatkowe opcje:FG2x wej. binarne, 2x wyjście binarne -
3
- F
- L
- E
- X
Czujnik do pomiaru mętności wody pitnej i procesowej
Turbimax CUS52DOznaczenia zgodności:CUS52D-AA1BA2Dopuszczenia:AAdla stref niezagrożonych wybuchemMetoda pomiarowa:1ISO 7027, IRPrzyłącze procesowe:Bzacisk 2"Przewód:Aumocowany na stałe, luźne końcówkiDługość przewodu:23m -
4
- F
- L
- E
- X
Cyfrowa elektroda pH Memosens CPS11E
Oznaczenia zgodności:CPS11E-AA7A _ 2Dopuszczenia:AAdo stref niezagrożonych wybuchemTyp elektrody:7Wersja bazowa, punkt zerowy pH 7,0, czujnik temperatury NTC 30kZakres pomiarowy:A1-12 pH, -15...80oC, 0,8...17 bar (abs)Długość:2120mm -
5
- F
- L
- E
- X
Cyfrowy 4-elektrodowy czujnik przewodności
Memosens CLS82EOznaczenia zgodności:CLS82E-AAPG30Approval:AANon-hazardous areaProcess Connection:PGPG 13,5 120mmMaterial:30Sensor ceramic + 1.4435, electrodes platinum -
6
- F
- L
- E
- X
Czujnik cyfrowy wolnego chloru
Memosens CCS51EOznaczenia zgodności:CCS51E-AA11 _ NBDopuszczenia:AADo stref niezagrozonych wybuchemZastosowania:11Woda procesowa, woda pitnaZainstalowany adapter do:NBCCA151 -
7
Cyfrowy przewód pomiarowy
CYK10Oznaczenia zgodności:CYK10-A011Dopuszczenia:Adla stref niezagrożonych wybuchemDługość kabla:011,5mPodłączenie kabla:1przewody do listwy zaciskowej
-
Produkty podstawowe
- Łatwe w doborze, montażu i obsłudze
Poziom zaawansowania
Prostota obsługi
-
Produkty standardowe
- Niezawodne, wytrzymałe i łatwe w utrzymaniu
Poziom zaawansowania
Prostota obsługi
-
Produkty zaawansowane
- Wysoka funkcjonalność i wygoda użytkowania
Poziom zaawansowania
Prostota obsługi
-
Produkty specjalistyczne
- Zaprojektowane z myślą o wymagających procesach
Poziom zaawansowania
Prostota obsługi
Zależna od urządzenia
Segmentacja FLEX | Poziom zaawansowania | Prostota obsługi |
---|---|---|
Segment Fundamental Zaspokoi Twoje podstawowe potrzeby pomiarowe |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Lean Z łatwością obsłuży Twoje codzienne procesy |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Extended Zoptymalizuje Twoje procesy dzięki innowacyjnym technologiom |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Xpert Sprosta Twoim najbardziej wymagającym pomiarom |
Poziom zaawansowania
|
Prostota obsługi
Zależna od urządzenia |
4-kanałowy przetwornik pomiarowy
Liquiline CM444
Przetwornik Liquiline CM444 umożliwia podłączenie maks. 4 dowolnych czujników Memosens służących do pomiaru ponad 12 parametrów. Posiada funkcję automatycznego rozpoznawania podłączonych czujników, jest elastyczny w rozbudowie i wykorzystuje standardowe części zamienne, podobnie jak wszystkie pozostałe urządzenia platformy Liquiline. Dzięki możliwości podłączenia dodatkowych modułów wejść, wyjść, kontrolerów i modułów matematycznych, umożliwia nawet sterowanie systemami czyszczenia i pompami dozującymi. Heartbeat Technology pomaga znaleźć idealną równowagę pomiędzy dyspozycyjnością punktu pomiarowego a kosztami konserwacji.
-
Zasada pomiaru
Potentiometric
-
Aplikacja
Modular 4 wire controller
Multichannel: 1 to 4 digital channels for Memosens protocol
Multiparameter: pH, redox, ISFET, conductivity inductive and conductive, dissolved oxygen, nitrate and turbidity
4 sensors connectable in any combination
Functionality modular extendable at any time
Plug and play for modules and sensors -
Charakterystyka
Robust plastic housing
All non-ex applications -
Konstrukcja
2 to 4x Memosens input, 2 to 8x current output
Alarmrelay, 4x relay, SD card for software update and copy & paste of setup -
Materiał
Housing base: PC-FR
Housing seal: EPDM -
Wymiar
237 x 194 x 162 mm
9.33 x 7.64 x 6.38 inch -
Temperatura procesu
-20 to 55 °C (0 to 130 °F)
-
Stopień ochrony
IP66 / IP 67
-
Wielkości wejściowe
1 to 4x Memosens digital input
2x 0/4 to 20mA Input optional
2 to 4x Digital input optional -
Wyjście
2 to 8x 0/4 to 20 mA current outputs, alarmrelay,
4x relay, ProfibusDP, Modbus RS485, Modbus TCP, Ethernet -
Dodatkowe dopuszczenia
EAC, cCSAus
-
Zasada pomiaru
Sensor ORP / Redox
-
Aplikacja
Modular 4 wire controller
Multichannel: 1 to 4 digital channels for Memosens protocol
Multiparameter: pH, redox, ISFET, conductivity inductive and conductive, dissolved oxygen, nitrate and turbidity
4 sensors connectable in any combination
Functionality modular extendable at any time
Plug and play for modules and sensors -
Charakterystyka
Robust plastic housing
All non-ex applications -
Konstrukcja
2 to 4x Memosens input, 2 to 8x current output
Alarmrelay, 4x relay, SD card for software update and copy & paste of setup -
Materiał
Housing base: PC-FR
Housing seal: EPDM -
Wymiar
237 x 194 x 162 mm
9.33 x 7.64 x 6.38 inch -
Temperatura procesu
-20 to 55 °C (0 to 130 °F)
-
Stopień ochrony
IP66 / IP 67
-
Wielkości wejściowe
1 to 4x Memosens digital input
2x 0/4 to 20mA Input optional
2 to 4x Digital input optional -
Wyjście
2 to 8x 0/4 to 20 mA current outputs, alarmrelay,
4x relay, ProfibusDP, Modbus RS485, Modbus TCP, Ethernet -
Dodatkowe dopuszczenia
EAC, cCSAus
-
Zasada pomiaru
Conductive
-
Aplikacja
Modular 4 wire controller
Multichannel: 1 to 4 digital channels for Memosens protocol
Multiparameter: pH, redox, ISFET, conductivity inductive and conductive, dissolved oxygen, nitrate and turbidity
4 sensors connectable in any combination
Functionality modular extendable at any time
Plug and play for modules and sensors -
Charakterystyka
Robust plastic housing
All non-ex applications -
Konstrukcja
2 to 4x Memosens input, 2 to 8x current output
Alarmrelay, 4x relay, SD card for software update and copy & paste of setup -
Materiał
Housing base: PC-FR
Housing seal: EPDM -
Wymiar
237 x 194 x 162 mm
9.33 x 7.64 x 6.38 inch -
Temperatura procesu
-20 to 55 °C (0 to 130 °F)
-
Stopień ochrony
IP66 / IP 67
-
Wielkości wejściowe
1 to 4x Memosens digital input
2x 0/4 to 20mA Input optional
2 to 4x Digital input optional -
Wyjście
2 to 8x 0/4 to 20 mA current outputs, alarmrelay,
4x relay, ProfibusDP, Modbus RS485, Modbus TCP, Ethernet -
Dodatkowe dopuszczenia
EAC, cCSAus
-
Zasada pomiaru
Amperometric oxygen measurement
-
Aplikacja
Modular 4 wire controller
Multichannel: 1 to 4 digital channels for Memosens protocol
Multiparameter: pH, redox, ISFET, conductivity inductive and conductive, dissolved oxygen, nitrate and turbidity
4 sensors connectable in any combination
Functionality modular extendable at any time
Plug and play for modules and sensors -
Charakterystyka
Robust plastic housing
All non-ex applications -
Konstrukcja
2 to 4x Memosens input, 2 to 8x current output
Alarmrelay, 4x relay, SD card for software update and copy & paste of setup -
Materiał
Housing base: PC-FR
Housing seal: EPDM -
Wymiar
237 x 194 x 162 mm
9.33 x 7.64 x 6.38 inch -
Temperatura procesu
-20 to 55 °C (0 to 130 °F)
-
Wielkości wejściowe
1 to 4x Memosens digital input
2x 0/4 to 20mA Input optional
2 to 4x Digital input optional -
Wyjście
2 to 8x 0/4 to 20 mA current outputs, alarmrelay,
4x relay, ProfibusDP, Modbus RS485, Modbus TCP, Etherne -
Dodatkowe dopuszczenia
EAC, cCSAus
-
Zasada pomiaru
Free chlorine
-
Aplikacja
Modular 4 wire controller
Multichannel: 1 to 4 digital channels for Memosens protocol
Multiparameter: pH, redox, ISFET, conductivity inductive and conductive, dissolved oxygen, nitrate and turbidity
4 sensors connectable in any combination
Functionality modular extendable at any time
Plug and play for modules and sensors -
Charakterystyka
Robust plastic housing
All non-ex applications -
Konstrukcja
2 to 4x Memosens input, 2 to 8x current output
Alarmrelay, 4x relay, SD card for software update and copy & paste of setup -
Materiał
Housing base: PC-FR
Housing seal: EPDM -
Wymiar
237 x 194 x 162 mm
9.33 x 7.64 x 6.38 inch -
Temperatura procesu
-20 to 55 °C (0 to 130 °F)
-
Wielkości wejściowe
1 to 4x Memosens digital input
2x 0/4 to 20mA Input optional
2 to 4x Digital input optional -
Wyjście
2 to 8x 0/4 to 20 mA current outputs, alarmrelay,
4x relay, ProfibusDP, Modbus RS485, Modbus TCP, Ethernet -
Dodatkowe dopuszczenia
EAC, cCSAus
-
Zasada pomiaru
Single beam scattered light
-
Aplikacja
Modular 4 wire controller
Multichannel: 1 to 4 digital channels for Memosens protocol
Multiparameter: pH, redox, ISFET, conductivity inductive and conductive, dissolved oxygen, nitrate and turbidity
4 sensors connectable in any combination
Functionality modular extendable at any time
Plug and play for modules and sensors -
Charakterystyka
Robust plastic housing
All non-ex applications -
Konstrukcja
2 to 4x Memosens input, 2 to 8x current output
Alarmrelay, 4x relay, SD card for software update and copy & paste of setup -
Materiał
Housing base: PC-FR
Housing seal: EPDM -
Wymiar
237 x 194 x 162 mm
9.33 x 7.64 x 6.38 inch -
Temperatura procesu
-20 to 55 °C (0 to 130 °F)
-
Stopień ochrony
IP66 / IP 67
-
Wielkości wejściowe
1 to 4x Memosens digital input
2x 0/4 to 20mA Input optional
2 to 4x Digital input optional -
Wyjście
2 to 8x 0/4 to 20 mA current outputs, alarmrelay,
4x relay, ProfibusDP, Modbus RS485, Modbus TCP, Ethernet -
Dodatkowe dopuszczenia
EAC, cCSAus
-
Zasada pomiaru
Ultrasonic sensor
-
Aplikacja
Modular 4 wire controller
Multichannel: 1 to 4 digital channels for Memosens protocol
Multiparameter: pH, redox, ISFET, conductivity inductive and conductive, dissolved oxygen, nitrate and turbidity
4 sensors connectable in any combination
Functionality modular extendable at any time
Plug and play for modules and sensors -
Charakterystyka
Robust plastic housing
All non-ex applications -
Konstrukcja
2 to 4x Memosens input, 2 to 8x current output
Alarmrelay, 4x relay, SD card for software update and copy & paste of setup -
Materiał
Housing base: PC-FR
Housing seal: EPDM -
Wymiar
237 x 194 x 162 mm
9.33 x 7.64 x 6.38 inch -
Temperatura procesu
-20 to 55 °C (0 to 130 °F)
-
Stopień ochrony
IP66 / IP 67
-
Wielkości wejściowe
1 to 4x Memosens digital input
2x 0/4 to 20mA Input optional
2 to 4x Digital input optional -
Wyjście
2 to 8x 0/4 to 20 mA current outputs, alarmrelay,
4x relay, ProfibusDP, Modbus RS485, Modbus TCP, Ethernet -
Dodatkowe dopuszczenia
EAC, cCSAus
-
Zasada pomiaru
Potentiometric / ISE
-
Charakterystyka
Robust plastic housing
All non-ex applications -
Konstrukcja
2 to 4x Memosens input, 2 to 8x current output
Alarmrelay, 4x relay, SD card for software update and copy & paste of setup -
Temperatura procesu
-20 to 55 °C (0 to 130 °F)
-
Aplikacja
Modular 4 wire controller
Multichannel: 1 to 4 digital channels for Memosens protocol
Multiparameter: pH, redox, ISFET, conductivity inductive and conductive, dissolved oxygen, nitrate and turbidity
4 sensors connectable in any combination
Functionality modular extendable at any time
Plug and play for modules and sensors -
Wyjście
2 to 8x 0/4 to 20 mA current outputs, alarmrelay,
4x relay, ProfibusDP, Modbus RS485, Modbus TCP, Ethernet -
Wielkości wejściowe
1 to 4x Memosens digital input
2x 0/4 to 20mA Input optional
2 to 4x Digital input optional
Czujnik do pomiaru mętności wody pitnej i procesowej
Turbimax CUS52D
Turbimax CUS52D jest inteligentnym czujnikiem o laboratoryjnej dokładności, który może działać bez nadzoru we wszystkich punktach pomiarowych instalacji wodnej. Dzięki higienicznej, samoczyszczącej konstrukcji można zamontować go bezpośrednio w rurociągu. W ten sposób można zaoszczędzić na kosztownych instalacjach bypassowych i uniknąć strat produktu. Dzięki cyfrowej technologii Memosens czujnik Turbimax CUS52D łączy maksymalną integralność procesu i danych z prostą obsługą. Umożliwia wykonanie dokładnego wzorcowania laboratoryjnego i upraszcza diagnostykę prewencyjną.
-
Zasada pomiaru
Single beam scattered light
-
Aplikacja
Turbidity measurement in:
Drinking and process water
Saline water
Utilities of all industries -
Montaż
Inline Insitu, sensor with clamp, flow cell, sensor with clamp, retractables, sensor straight, immersion in open channels
-
Konstrukcja
40 mm sensor
-
Wymiar
40 mm design, hygienic Clamp-version
320 x 40 mm -
Materiał
Stainless steel version: 1.4404
Plastic version: sensor head: PEEK, shaft: PPS
Optical windows: sapphire
O-rings: EPDM -
Zakres pomiarowy
0.000 to 4000 FNU
-
Ciśnienie procesu
Stainles steel version: 0.5 to 10 bar abs (7.3 to 145 psi abs)
Plastic version: 0.5 to 6 bar abs (7.3 to 87 psi abs) -
Stopień ochrony
IP68
-
Wyjście
Memosens
-
Zasada pomiaru
Single beam scattered light
-
Aplikacja
Turbidity measurement in:
Drinking and process water
Saline water
Utilities of all industries -
Montaż
Inline Insitu, sensor with clamp, flow cell, sensor with clamp, retractables, sensor straight, immersion in open channels
-
Zakres pomiarowy
0.000 to 4000 FNU
-
Zasada działania
Nephelometric turbidity sensor (90° scattering) according to ISO7027
-
Konstrukcja
40 mm sensor
-
Materiał
Stainless steel version: 1.4404
Plastic version: sensor head: PEEK, shaft: PPS
Optical windows: sapphire
O-rings: EPDM -
Wymiar
40 mm design, hygienic Clamp-version
320 x 40 mm -
Temperatura procesu
Stainless steel version: -20 to 85 °C (0 to 185 °F)
Plastic version: -20 to 60°C (-4 to 140 °F) -
Ciśnienie procesu
Stainles steel version: 0.5 to 10 bar abs
(7.3 to 145 psi abs)
Plastic version: 0.5 to 6 bar abs
(7.3 to 87 psi abs) -
czujnik temperatury
Stainless steel version:-20 to 85 °C
(0 to 185 °F)
Plastic version: -20 to 60°C
(-4 to 140 °F) -
Stopień ochrony
IP68
-
Wyjście
Memosens
-
Dodatkowe dopuszczenia
ISO 7027
Cyfrowa elektroda pH Memosens CPS11E
Memosens CPS11E to cyfrowa elektroda pH do standardowych zastosowań w stabilnych warunkach procesu. Zapewnia wiarygodny pomiar nawet skrajnych wartości pH oraz w strefach zagrożonych wybuchem. Dzięki cyfrowej technologii Memosens 2.0, elektroda jest niewrażliwa na wpływ wilgoci i może być wzorcowana w warunkach laboratoryjnych, co zwiększa bezpieczeństwo procesu i upraszcza obsługę. Możliwość przechowywania większej ilości danych kalibracyjnych i procesowych pozwala na realizację strategii konserwacji prognozowanej. Elektroda ma małe wymagania konserwacyjne i długą trwałość, charakteryzuje się doskonałym stosunkiem jakości do ceny.
-
Zasada pomiaru
Potentiometric
-
Aplikacja
Long-term monitoring and limit control in processes with stable process conditions
Water and wastewater treatment -
Charakterystyka
Digital pH electrode for standard applications in process and environmental technology with dirt-repellent PTFE ring junction and built-in temperature sensor
-
Zakres pomiarowy
Application A
• pH: 1 to 12
Application B
• pH: 0 to 14
Application F
• pH: 0 to 10 -
Zasada działania
Gel compact electrode with PTFE ring junction
-
Konstrukcja
All shaft lengths with temperature sensor
Advanced gel technology -
Materiał
Sensor shaft: Glass to suit process
pH membrane glass: Type A, B, F
Metal lead: Ag/AgCl
Aperture: Ring-shaped PTFE junction
O-ring: FKM
Process coupling: PPS fibre-glass reinforced
Nameplate: ceramic metal oxide -
Wymiar
Diameter: 12 mm (0.47 inch)
Shaft length: 120, 225, 360 and 425 mm
(4.72, 8.86, 14.17 and 16.73 inch) -
Temperatura procesu
Application A: –15 to 80 °C (5 to 176 °F)
Application B: 0 to 135 °C (32 to 275 °F)
Application F: 0 to 70 °C (32 to 158 °F) -
Ciśnienie procesu
Applications A and B:
0.8 to 17 bar (11.6 to 246.5 psi) absolute
Application F:
0.8 to 7 bar (11.6 to 101.5 psi) absolute -
czujnik temperatury
NTC 30K
-
Dopuszczenia Ex
With ATEX, IECEx, CSA C/US, NEPSI, Japan Ex and INMETRO approvals for use in
hazardous areas Zone 0, Zone 1 and Zone 2 -
Podłączenie
Inductive, digital connection head with Memosens 2.0 technology
-
Stopień ochrony
IP68
-
Dodatkowe dopuszczenia
Dodatkowe dopuszczenia
Cyfrowy 4-elektrodowy czujnik przewodności
Memosens CLS82E
Memosens CLS82E to najwyższej jakości cyfrowy czujnik do aplikacji higienicznych o dużej zmienności przewodności w bardzo szerokim zakresie. Ten sam czujnik może być użyty do monitorowania podstawowych procesów technologicznych i płukania końcowego. Zgodność z przepisami FDA i zwarta, kompaktowa konstrukcja zapewniają doskonałe dopasowanie do wymagań procesu. Dzięki cyfrowej technologii Memosens 2.0, czujnik umożliwia przechowywanie większej ilości danych procesowych i kalibracyjnych, co ułatwia kalibrację w warunkach laboratoryjnych i stanowi doskonałą bazę dla realizacji strategii konserwacji prognozowanej oraz korzystania z usług IIoT.
-
Zasada pomiaru
Conductive
-
Aplikacja
Phase seperation, chromotography, fermentation
CIP monitoring in small pipes
Ultrafiltration
Final rinse -
Charakterystyka
Conductivity sensor with a broad measurement range for all hygienic applications with advanced requirements to process safety
-
Zakres pomiarowy
1 µS/cm to 500 mS/cm
-
Zasada działania
Hygienic 4-electrode conductivity sensor
-
Konstrukcja
Certified hygienic design with FDA compliant materials, 3-A and EHEDG certified, available as 120 mm sensor with PG13.5 and in many other standard process connections
-
Materiał
Process connection: stainless steel 1.4435 (316L)
Sensor element: platinum and ceramic -
Wymiar
Sensor diameter: 12 mm (0.47 inch)
Electrode length: depending on process connection -
Temperatura procesu
-5 to 120 °C (23 to 248 °F)
Sterilization: max. 140 °C at 6 bar for max. 45 min
(Max. 284 °F at 87 psi for max. 45 min) -
Ciśnienie procesu
17 bar abs at 20 °C (247 psi at 68 °F)
9 bar abs at 120 °C (131 psi at 248 °F) -
czujnik temperatury
Pt1000
-
Dopuszczenia Ex
ATEX, NEPSI, CSA, IECE, EAC Ex, INMETRO
-
Podłączenie
Clamp 1,5", Clamp 2", Varivent F DN25,Varivent N DN40-DN125, BioControl DN25, PG13,5, DN25 standard/40mm, DN25 B.Braun port/65mm, Threat G1", Thread NPT 1"
Sensor connection: Inductive, digital connection head with Memosens 2.0 technology -
Stopień ochrony
IP 68 / NEMA Type 6P
-
Dodatkowe dopuszczenia
Material certification 3.1
3-A and EHEDG certified, hygienic design
ASME BPE
Conformity to cGMP derived requirements
ASME BPE
FDA approved
Regulation (EC) No. 1935/2004
China Food
Czujnik cyfrowy wolnego chloru
Memosens CCS51E
Memosens CCS51E zapewnia precyzyjne i spójne monitorowanie dezynfekcji wody pitnej, wody basenowej i procesowej oraz wody użytkowej. Ten czujnik do oznaczania wolnego chloru charakteryzuje się niezwykle krótkim czasem odpowiedzi nawet przy małej objętości wody. Gwarantuje to wydajną kontrolę procesu i jego bezpieczeństwo. Dzięki technologii Memosens2.0 , czujnik CCS51E zapewnia maksymalną integralność procesu i danych oraz łatwość obsługi. Ułatwia to realizację strategii konserwacji prognozowanej i stanowi doskonałą bazę dla korzystania z usług IIoT.
-
Zasada pomiaru
Free chlorine
-
Aplikacja
Ensuring reliable disinfection in drinking water
Process water
Dosing disinfectant efficiently in pool water
Detect the absence or presence of free chlorine in Utilities
Guarantee food safety and provide hygienic packaging and bottling -
Charakterystyka
Amperometric measurement of dissolved free chlorine
-
Zakres pomiarowy
Trace: 0 to 5 mg/l HOCl
Standard: 0 to 20 mg/l HOCl
High: 0 to 200 mg/l HOCl -
Measuring method
Closed, membrane covered measuring cell
Reduction of free chlorine at the cathode -
Konstrukcja
Closed amperometric 2-electrode measuring cell with PVDF membrane
-
Materiał
Sensor shaft: POM
Membrane: PVDF
Membrane cap: PVDF
Sealing ring: FKM -
Wymiar
Diameter: 25 mm (0.98 inch)
Length: 161 mm (6.34 inch) -
Temperatura procesu
0 to 55 °C (32 to 130 °F), non-freezing
-
Ciśnienie procesu
Max. 1 bar (max. 14.5 psi)
-
czujnik temperatury
10k NTC integrated (Memosens)
-
Podłączenie
Inductive, digital connection head with Memosens
Cyfrowy przewód pomiarowy
CYK10
CYK10 zapewnia całkowicie wodoodporne podłączenie czujników ze złączem Memosens do przetwornika pomiarowego. Sprzężenie indukcyjne charakteryzuje się brakiem styków mogących ulec korozji i zapewnia separację galwaniczną przetwornika i medium. Zapomnij o ograniczonej długości kabla, wpływie potencjałów zakłócających oraz wilgoci i korzystaj z całkowicie bezpiecznej transmisji sygnałów pomiarowych.
-
Zasada pomiaru
Potentiometric
-
Aplikacja
Measuring cable for contactless, inductive, digital transmission of measurement signals
-
Montaż
Inductive plug- head for digital sensors with Memosens technology and wire terminals or M12 plug to connect to the transmitter
-
Charakterystyka
Inductive, digital transmission of measurement signals and energy
Not influenced by moisture, EMC-fields and corrosion -
Zakres pomiarowy
High impedance cable not necessary
-
Konstrukcja
Easy to handle Bajonett coupling to connect digital sensors with Memosens technology and plug-head
No open contacts, resistant against humidity -
Materiał
Cable sheath: TPE
Junction box: aluminum -
Wymiar
Diameter: 6.3 mm (0.25 inch)
Cores: 2x2 cores, twisted pairs
Length: up to approx. 100 m (328 ft) -
Temperatura procesu
-25 to 135 °C (-13 to 277 °F)
-
Ciśnienie procesu
max. 50 bar/725 psi at 135°C/275°F.
-
czujnik temperatury
For digital sensors with inductive plug-head with and without temperature sensor
-
Dopuszczenia Ex
ATEX II 1G Ex ia IIC T3/T4/T6
FM, CSA IS Cl.1 Div 1 Gr. A-D
ATEX, NEPSI II 3G Ex nL IIC
TIIS -
Stopień ochrony
IP68
-
Dodatkowe dopuszczenia
Also available as TÜV approved SIL version
-
Zasada pomiaru
Sensor ORP / Redox
-
Aplikacja
Measuring cable for contactless, inductive, digital transmission of measurement signals.
-
Montaż
Inductive plug- head for digital sensors with Memosens technology and wire terminals or M12 plug to connect to the transmitter.
-
Charakterystyka
Inductive, digital transmission of measurement signals and energy.
Not influenced by moisture, EMC-fields and corrosion -
Konstrukcja
Easy to handle Bajonett coupling to connect digital sensors with Memosens technology and plug-head
No open contacts, resistant against humidity -
Materiał
Cable sheath: TPE
Junction box: aluminum -
Wymiar
Diameter: 6.3 mm (0.25 inch)
Cores: 2x2 cores, twisted pairs
Length: up to approx. 100 m (328 ft) -
Temperatura procesu
-25 to 135 °C (-13 to 277 °F)
-
czujnik temperatury
For digital sensors with inductive plug-head with and without temperature sensor
-
Dopuszczenia Ex
ATEX II 1G Ex ia IIC T3/T4/T6
FM, CSA IS Cl.1 Div 1 Gr. A-D
ATEX, NEPSI II 3G Ex nL IIC
TIIS -
Dodatkowe dopuszczenia
Also available as TÜV approved SIL version
-
Zasada pomiaru
Conductive
-
Aplikacja
Measuring cable for contactless, inductive, digital transmission of measurement signals
-
Montaż
Inductive plug- head for digital sensors with Memosens technology and wire terminals or M12 plug to connect to the transmitter
-
Charakterystyka
Inductive, digital transmission of measurement signals and energy
Not influenced by moisture, EMC-fields and corrosion -
Konstrukcja
Easy to handle Bajonett coupling to connect digital sensors with Memosens technology and plug-head
No open contacts, resistant against humidity -
Materiał
Cable sheath: TPE
Junction box: aluminum -
Wymiar
Diameter: 6.3 mm (0.25 inch)
Cores: 2x2 cores, twisted pairs
Length: up to approx. 100 m (328 ft) -
Temperatura procesu
-25 to 135 °C (-13 to 277 °F)
-
czujnik temperatury
For digital sensors with inductive plug-head with and without temperature sensor
-
Dopuszczenia Ex
ATEX II 1G Ex ia IIC T3/T4/T6
FM, CSA IS Cl.1 Div 1 Gr. A-D
ATEX, NEPSI II 3G Ex nL IIC
TIIS -
Dodatkowe dopuszczenia
Also available as TÜV approved SIL version
-
Zasada pomiaru
Amperometric oxygen measurement
-
Aplikacja
Measuring cable for contactless, inductive, digital transmission of measurement signals
-
Montaż
Inductive plug- head for digital sensors with Memosens technology and wire terminals or M12 plug to connect to the transmitter
-
Charakterystyka
Inductive, digital transmission of measurement signals and energy
Not influenced by moisture, EMC-fields and corrosion -
Konstrukcja
Easy to handle Bajonett coupling to connect digital sensors with Memosens technology and plug-head
No open contacts, resistant against humidity -
Materiał
Cable sheath: TPE
Junction box: aluminum -
Wymiar
Diameter: 6.3 mm (0.25 inch)
Cores: 2x2 cores, twisted pairs
Length: up to approx. 100 m (328 ft) -
Temperatura procesu
-25 ... 135 °C (-13 ... 277 °F)
-
czujnik temperatury
For digital sensors with inductive plug-head with and without temperature sensor
-
Dopuszczenia Ex
ATEX II 1G Ex ia IIC T3/T4/T6
FM, CSA IS Cl.1 Div 1 Gr. A-D
ATEX, NEPSI II 3G Ex nL IIC
TIIS -
Dodatkowe dopuszczenia
Also available as TÜV approved SIL version
-
Zasada pomiaru
Free chlorine
-
Aplikacja
Measuring cable for contactless, inductive, digital transmission of measurement signals
-
Charakterystyka
Inductive, digital transmission of measurement signals and energy
Not influenced by moisture, EMC-fields and corrosion -
Konstrukcja
Easy to handle Bajonett coupling to connect digital sensors with Memosens technology and plug-head
No open contacts, resistant against humidity -
Materiał
Cable sheath: TPE
Junction box: aluminum -
Wymiar
Diameter: 6.3 mm (0.25 inch)
Cores: 2x2 cores, twisted pairs
Length: up to approx. 100 m (328 ft) -
Temperatura procesu
-25 to 135 °C (-13 to 277 °F)
-
czujnik temperatury
For digital sensors with inductive plug-head with and without temperature sensor
-
Dodatkowe dopuszczenia
Also available as TÜV approved SIL version
