Kluczowe parametry
-
Błąd pomiaru
class 1 acc. to IEC 60584
class Special ASTM E230 and ANSI MC 96.1
IEC60751 Class A
IEC60751 Class AA -
Czas odpowiedzi
depending on configuration:
TC:
t50 = 21 s
t90 = 52 s
RTD:
t50 = 42 s
t90 = 108 s -
Maks. ciśnienie procesu (statyczne)
at 20 °C: 240 bar (3481 psi)
-
Zakres temperatur pracy
Type K:
max. 1.070 °C
(max. 1.958 °F)
Type J:
max. 520 °C
(max. 968 °F)
Type N:
max. 1.100 °C
(max. 2.012 °F)
Pt100 WW:
-200...600 °C
(-328…1.112 °F)
Pt100 TF:
-50…400 °C
(-58…752 °F) -
Maks. długość zanurzeniowa na żądanie
up to 15.000,00 mm (590'')
Zastosowanie

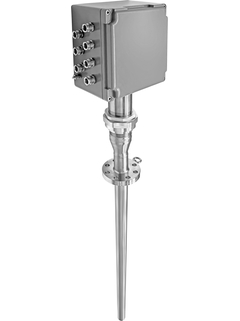

Termometr wielopunktowy z prostą osłoną iTHERM TMS11 MultiSens do pomiarów w przemyśle naftowym, gazowym, petrochemicznym i chemicznym. Termometr spełnia najwyższe standardy bezpieczeństwa, może być dostosowany do wymagań w różnych zastosowaniach. Umożliwia monitorowanie temperatury w wielu punktach umieszczonych w linii przy wykorzystaniu tylko jednego króćca. Wygodna integracja z procesem zmniejsza czas montażu i zapewnia pełną dyspozycyjność punktu pomiarowego.
Przemysł naftowy i gazowy
Pomiary technologiczne w przemyśle chemicznym
Przemysł petrochemiczny
Korzyści
Główna osłona termometryczna ma nadzwyczajną wytrzymałość mechaniczną, pojedyncze wkłady pomiarowe są dostępne zarówno jako termoparowe (TC) lub rezystancyjne (RTD), można je łatwo wymieniać
Łatwa integracja z wkładami pomiarowymi zgodnymi z normami IEC 60584, ASTM E230 i IEC 60751
Zgodność z wymogami dyrektyw Elektrycznej i Ciśnieniowej umożliwia wygodną i szybką integrację z procesem
Dzięki modułowej konstrukcji produkt jest uniwersalny, można go dostosować do aplikacji, co upraszcza montaż i konserwację
Zgodność z różnorodnymi klasami ochrony dopuszcza stosowanie w strefach zagrożonych wybuchem
Pojedyncze wkłady pomiarowe można wymieniać podczas eksploatacji
Dla zapewnienia maksymalnego bezpieczeństwa, port ciśnienia umożliwia ciągłe monitorowanie szczelności osłony termometrycznej
